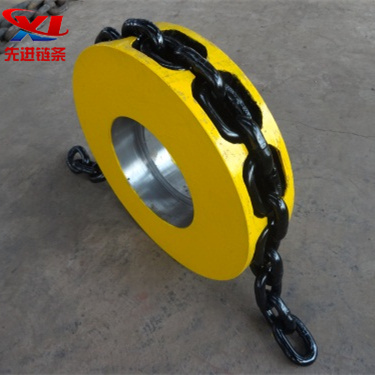

礦用高強度扁平式接鏈環∅18×64∅22×86∅26×92∅30×108∅34×126

礦用平式接鏈環，市場上也有叫鏈鎖式接鏈環或卡塊接鏈環，只可用于平環使用。設計上，平式接鏈環針對鏈輪的特殊結構采用了專門的設計，很大化地加大了接鏈環易磨損部位的厚度，從而極大的提升了接鏈環的使用壽命。此外通過一個鎖緊螺栓固定，安裝及拆卸十分方便。

目前國內的接鏈種類有數十種之多，但常用的主要有銷形聯接方式和齒形聯接方式這兩種。銷形聯接方式的接鏈環中，有圓銷和扁銷之分。采用圓銷形式的接鏈環加工比較方便，特別是采用單圓銷結構時，由于中間聯接部位是鉸接形式，增加了結構的自由度，在一定程度上消除了它與鏈輪嚙合時產生的附加彎曲應力。但是圓銷結構，尤其是單圓銷結構的聯接部位尺寸比較大，因此在使用中具有一定的局限性。

扁銷結構能夠減小尺寸，但是這種結構形式加工不夠方便，除非有嚴格的工藝措施保證，否則不易使接鏈環的聯接部位受力均勻。銷形聯接方式的接鏈環畢竟在結構上存在銷孔，這使接鏈環的聯接部件出現了明顯的削弱，這種結構上存的局限性，就需要由強度更高的材料來彌補，而且承載后的剪切，擠壓變形，會使得銷形聯接式接鏈環的拆卸比較因難。
